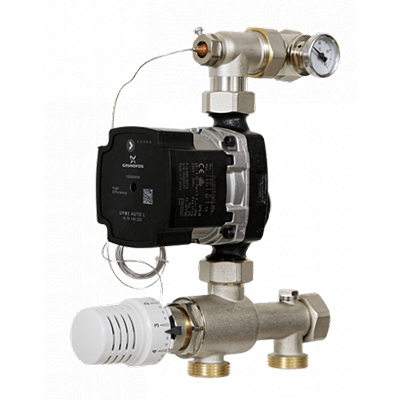

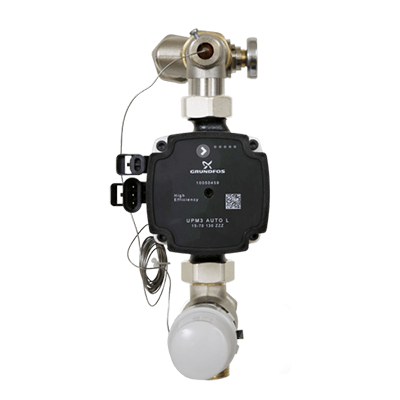

ISOMIX-F смесителна група за подово отопление
Смесителна група за лъчисто отопление/охлаждане.
Description
ISOMIX-F е смесителна група за подово отопление, проектирана за смесени системи за отопление/охлаждане. В отоплителен режим,
групата осигурява фиксирани стойности на температурата и циркулацията на подаваната вода в отоплителните
гръгове. В режим на охлаждане, смесителната група ISOMIX-F се използва за осигуряване на циркулацията на охладена вода в
съответните кръгове.
Готова за монтаж компактна смесителна група за управление на температурата
на подаваната вода в системи с лъчисто отопление до 14 kW.
на подаваната вода в системи с лъчисто отопление до 14 kW.
Обхват на температурната настройка : 20–70 °C, ограничител и заключващо
устройство на температурата, на термоглавата. Окабелена помпа и
температурен ограничител. Смесителната група може да се монтира от дясно или от ляво на
колектора. Подходяща за всички Watts 1" M колектори. .
Никелирана. Изолацията се предлага като аксесоар.
устройство на температурата, на термоглавата. Окабелена помпа и
температурен ограничител. Смесителната група може да се монтира от дясно или от ляво на
колектора. Подходяща за всички Watts 1" M колектори. .
Никелирана. Изолацията се предлага като аксесоар.

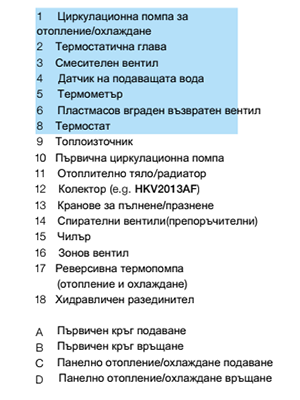

1 Циркулационна помпа 130 mm
2 Термостатична глава
3 Смесителен вентил
4 Гилза за капилярна тръба и
сензор на подаваща вода
5 Ексцентрик с термометър 0 - 60 °C
6 Пластмасов вграден възвратен клапан
7 Връзка за сензор за поток на връщащата
вода 1/8"(опция)
8 Термостат (опция)
A Първичен подаващ 1" M, плоски
уплътнения
B Първичен връщащ 1" M, плоски уплътнения
C Повърхностно отопление/охлаждане
подаващ (1" гайка)
D Повърхностно отопление/охлаждане
връщащ (1” гайка)
